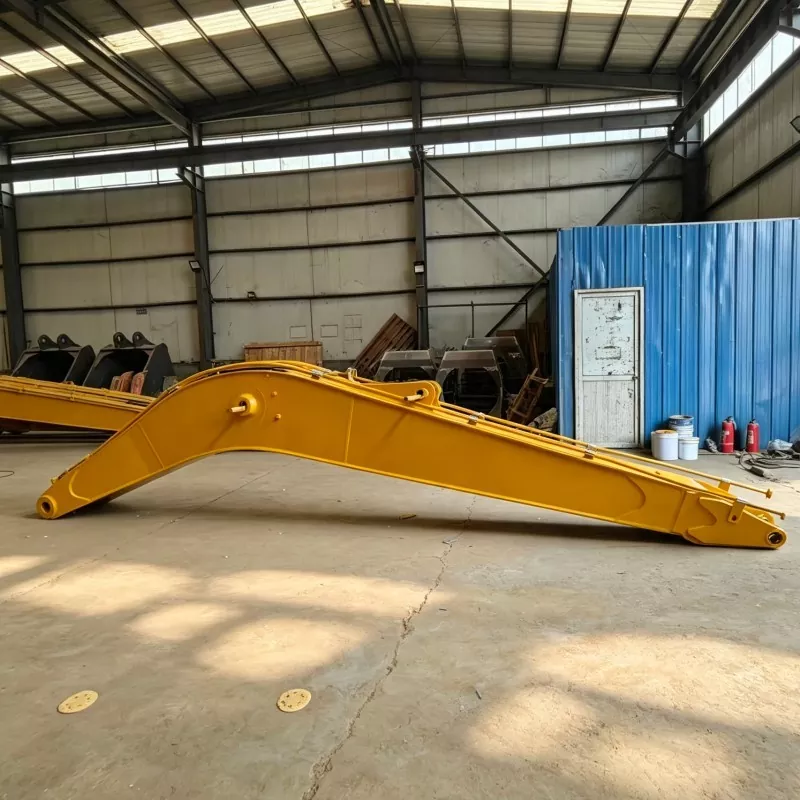

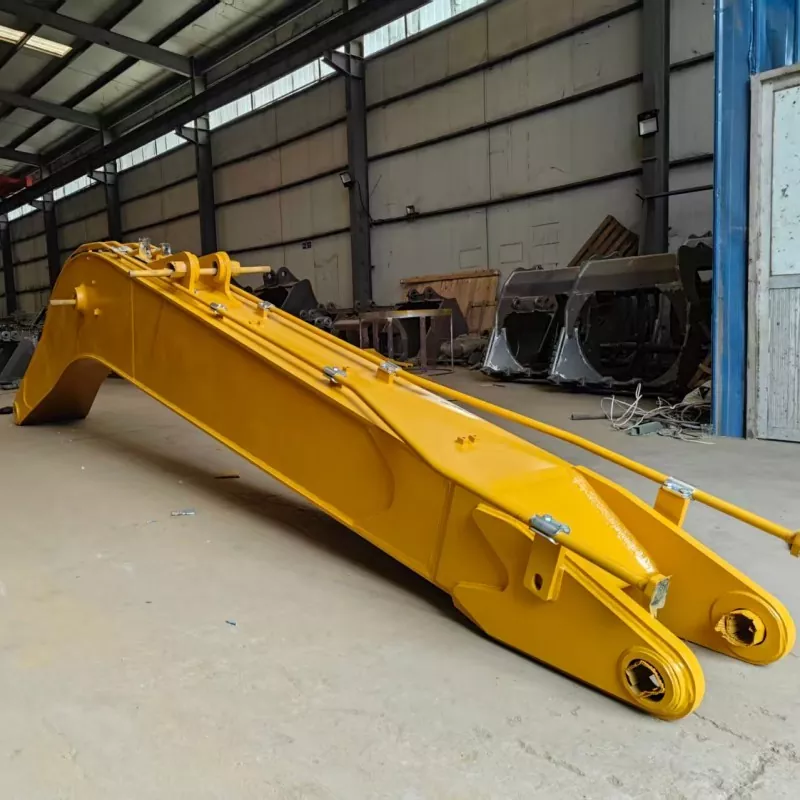

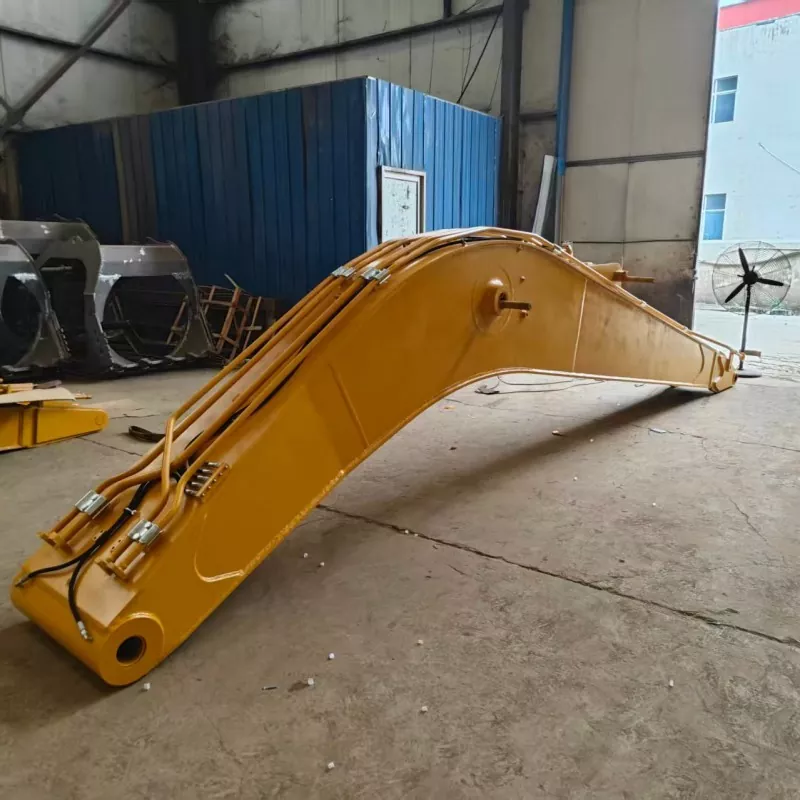

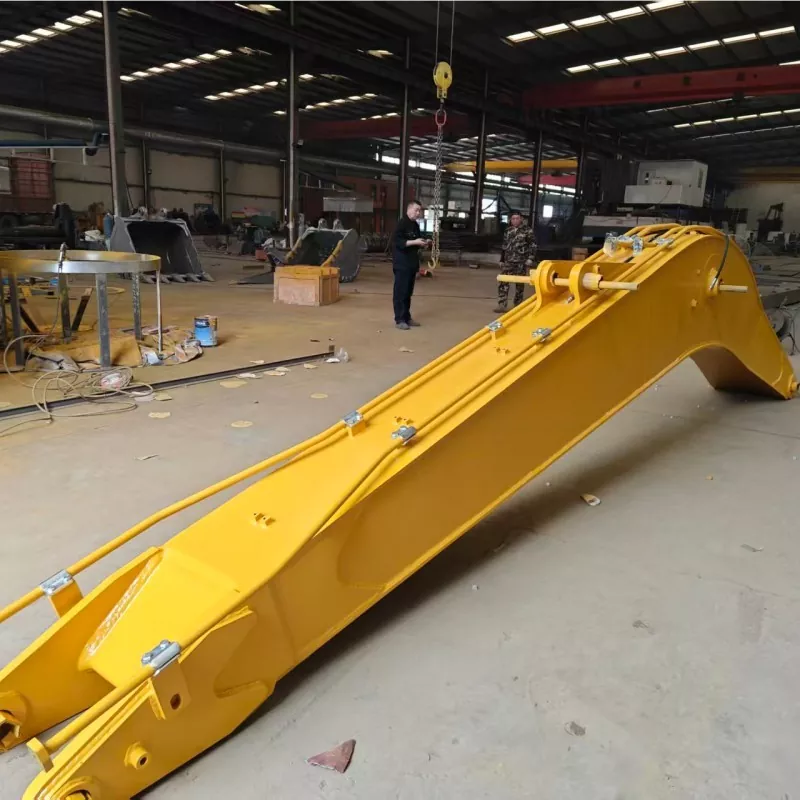

Graafmachinearm met groot bereik voor ZX200

XINGCHUANG produceert op maat gemaakte graafmachinehulpstukken met groot bereik voor aannemers, verhuurbedrijven van uitrusting en distributeurs van bouwmachines. Dit verlengde uitrustingsstuk is ontworpen voor de lange graafmachinearm voor de ZX200 en helpt machinisten verder van de machine te reiken en toegang te krijgen tot diepere of verder weg gelegen werkgebieden bij geschikte graaftoepassingen.

Verkrijgbaar in verschillende standaard lengteopties en kan worden geconfigureerd op basis van de vereiste graafradius, werkdiepte, materiaalomstandigheden en machinespecificaties. Vóór de productie kan XINGCHUANG het graafmachinemodel, de aansluitafmetingen, de hydraulische opstelling en de beoogde werkzaamheden beoordelen om kopers te helpen een configuratie te selecteren die past bij hun projectvereisten.

De armconstructie maakt gebruik van NM400 slijtvast staal zoals gespecificeerd voor het hoofdlichaam, met versterkte delen op belangrijke dragende plaatsen. CNC-gefreesde gaatjes, gecontroleerde lasprocedures en een beschermend coatingsysteem worden gebruikt om de structurele consistentie en buitengebruik te ondersteunen. De werkelijke prestaties en levensduur zijn afhankelijk van de geselecteerde configuratie, bedrijfsomstandigheden, onderhoudspraktijken en naleving van de bedrijfslimieten van de fabrikant van de graafmachine.

Technische specificaties

De bovenstaande cijfers zijn referentiespecificaties. Het werkelijke werkbereik, het gewicht van het aanbouwdeel, het hefvermogen en de compatibiliteit moeten worden bevestigd aan de hand van het definitieve ontwerp en de modelspecifieke bedrijfsgegevens van de graafmachine. Een langer aanbouwdeel verandert het werkbereik en de belastingskarakteristieken van de machine, dus dit mag niet alleen op lengte worden geselecteerd.

Kies de lengte voor de taak

Het selecteren van een verlengde arm begint bij het werkgebied en niet bij de langst beschikbare optie. Kopers moeten het vereiste bereik bepalen op basis van de geplande positie van de machine, de graafdiepte, de hoogte van omliggende oevers en de afstand van de graafmachine tot het materiaal dat wordt verwerkt. De werkradius en -diepte moeten vervolgens worden gecontroleerd aan de hand van de voorgestelde geometrie van het aanbouwdeel.

Een configuratie van 12 m kan worden overwogen voor projecten met gemiddelde reikwijdtevereisten, terwijl versies van 14 m, 15 m en 17 m kunnen worden geëvalueerd voor toepassingen die een langer werkbereik vereisen. Dit zijn selectie-uitgangspunten, geen universele aanbevelingen. Bodemomstandigheden, materiaaldichtheid, bakgrootte, hydraulische prestaties en machinestabiliteit hebben allemaal invloed op de geschikte configuratie.

XINGCHUANG kan aanvragen voor aangepaste lengtes beoordelen binnen het aangegeven bereik van 10–19 m. Voordat u een bestelling bevestigt, dient u het exacte model, serie- of configuratiegegevens van de graafmachine, de vereiste graafdiepte en horizontale straal, en de geplande bak of ander eindbevestigingspunt op te geven. Bij de technische beoordeling moeten ook het toegestane aanbouwdeelgewicht en de bedrijfslimieten van de machine worden geverifieerd.

Structurele details die de levensduur beïnvloeden

Versterking op gebieden met hoge spanning

Een gestrekte arm wordt tijdens het gebruik blootgesteld aan buigkrachten en herhaalde belastingen. De hoofdplaat, zijplaten en verstevigingsribben moeten als een op elkaar afgestemde structuur zijn ontworpen. XINGCHUANG specificeert NM400 slijtvast staal voor het armlichaam en versterking op belangrijke dragende gebieden. Plaatdikte alleen bepaalt echter niet de structurele capaciteit; Er moet ook rekening worden gehouden met geometrie, laskwaliteit, materiaaltraceerbaarheid en de beoogde werkbelasting.

Gecontroleerd lassen en spanningsbeheer

Lasconsistentie is belangrijk voor componenten die worden blootgesteld aan herhaalde graaf- en slingercycli. Het geleverde productieproces beschrijft robotlassen en warmtebehandeling om de laskwaliteit en restspanning te helpen beheersen. Kopers met veeleisende projecten kunnen bij het bevestigen van de bestelling de beschikbare lasinspectiegegevens, materiaalinformatie en relevante fabriekskwaliteitsdocumenten opvragen.

Nauwkeurige uitlijning van pennen en bussen

Pinverbindingen brengen belastingen over tussen de arm en aangesloten componenten. CNC-kotteren helpt de uitlijning van pingaten te behouden en kan ongelijkmatig contact verminderen als de componenten correct op elkaar zijn afgestemd. Tijdens de installatie en het onderhoud moeten kopers ook de pasvorm van de pennen, de toestand van de bussen, de smering en tekenen van abnormale speling controleren.

Bescherming tegen blootstelling buitenshuis

Het gespecificeerde oppervlakteproces omvat zandstralen, roestwerende primer en technische afwerkingsverf. Dit coatingsysteem helpt blootgesteld staal te beschermen tijdens buitengebruik, inclusief werkzaamheden in vochtige omgevingen. In zoute of aanhoudend natte omstandigheden blijven regelmatige reiniging en inspectie belangrijk omdat schade aan de coating en opgesloten vocht tot corrosie kunnen leiden.

Zorg ervoor dat de bijlage overeenkomt met de sitevoorwaarden

Verschillende graafprojecten stellen verschillende eisen aan de arm. Door het materiaal, de werkpositie en de omgeving te beoordelen, kunnen kopers voorkomen dat ze een aanbouwdeel kiezen dat te lang, te zwaar of ongeschikt is voor de geplande taak.

Baggeren van rivieren en vijvers

Een groter bereik kan helpen bij het bereiken van sediment vanaf de oever of een andere geschikte werkpositie, waardoor mogelijk de noodzaak wordt verminderd om de machine zo vaak te verplaatsen. Beoordeel vóór gebruik de waterdiepte, oeverstabiliteit, sedimentomstandigheden, bakkeuze en het toegestane werkbereik van de graafmachine. Een opzetstuk met groot bereik is geen vervanging voor een locatiespecifieke stabiliteitsbeoordeling.

Onderhoud van reservoirs en kanalen

Voor het reinigen van kanalen en onderhoud van reservoirs kan het nodig zijn dat de graafmachine voorbij de rand van een dijk reikt of rond beperkte toegangsgebieden werkt. De lengte van het uitrustingsstuk moet worden gekozen in overeenstemming met het graafprofiel en de positie van de machine, waarbij bijzondere aandacht moet worden besteed aan het draagvermogen van de grond en het veilige werkingsbereik.

Vorming van hellingen langs de weg

Een verlengde arm kan trimwerk ondersteunen op hellingen of taluds waar het doelgebied buiten het bereik van een standaardconfiguratie ligt. Kopers moeten de vereiste werkhoogte, hellingshoek en afwerkingseisen opgeven, zodat de voorgestelde opstelling kan worden beoordeeld op controle en stabiliteit.

Gemeentelijke en algemene grondwerken

Voor geselecteerde gemeentelijke projecten, vijveruitbreiding en grondverzetwerkzaamheden is de juiste configuratie afhankelijk van materiaalsoort, graafdiepte, bakinhoud en cyclusvereisten. Bij zware graafwerkzaamheden met dichte materialen kan een ander bevestigingsontwerp nodig zijn dan bij licht baggerwerk of het afwerken van hellingen.

Projectreferenties

Thailand rivierrenovatieproject – diepere opgraving

Een waterbeschermingsaannemer uit Thailand kocht zes sets Long Reach-graafarmen voor de ZX200 voor renovatiewerkzaamheden aan stedelijke rivieren. De oorspronkelijke standaardarm kon slechts een graafdiepte van ongeveer 6,2 meter bereiken, wat de constructie-efficiëntie in diepwatergebieden beperkte.

Na toepassing van de op maat gemaakte lange arm werd de graafdiepte vergroot tot circa 9,8 meter. Het project verkortte de totale bouwperiode met ongeveer 35% en vermeed de behoefte aan extra tijdelijke bedieningsplatforms.

Gemeentelijk wegenproject van Peru – Hellingen trimmen

Bij een gemeentelijk project voor het vormgeven van hellingen aan wegen in Peru gebruikte het bouwteam de lange graafmachinearm voor de ZX200 om trimwerkzaamheden op grote plaatsen en over grote afstanden uit te voeren. Het grotere werkbereik verminderde de afhankelijkheid van hulphijsapparatuur en verlaagde de extra arbeidskosten.

Binnenlands baggerproject voor meren – configuratie van 17 m

Voor een huishoudelijk sedimentreinigingsproject voor meren hebben we een op maat gemaakte superlange versie van 17 meter geleverd voor baggerwerkzaamheden over grote oppervlakken. Vóór levering hebben alle producten 24 uur per dag continue belastingstests ondergaan om de structurele stabiliteit en bedrijfsbetrouwbaarheid te verifiëren.

De bovenstaande gevallen beschrijven de gerapporteerde projectresultaten. De werkelijke resultaten zullen variëren afhankelijk van de omstandigheden op de locatie, de machineconfiguratie, de praktijken van de machinist en het projectmanagement. Kopers kunnen bij de beoordeling van een soortgelijke aanvraag beschikbare projectreferenties en inspectiedocumentatie opvragen.

Wat u moet bevestigen voordat u bestelt

Om compatibiliteitsproblemen te verminderen en onnodige wijzigingen te voorkomen, moeten kopers de volgende informatie voorbereiden voordat ze een offerte aanvragen:

Machine-identificatie:Exact graafmachinemodel, serie, jaar of seriegegevens, indien beschikbaar, en bestaande uitrustingsstukconfiguratie.

Werkvereisten:Doelbereik, graafdiepte, hoogte van het terrein, materiaaltype, bakafmetingen en de belangrijkste taken die het aanbouwdeel zal uitvoeren.

Verbindingsdetails:Pindiameter, pinhartafstand, montagebreedte, cilinderaansluitingsafmetingen, hydraulische slangvereisten en koppelingsopstelling.

Bestelomvang:Vereiste armlengte, meegeleverde pennen en slangen, vereisten voor cilinder- en bakkoppeling, oppervlaktekleur, verpakking en bestemmingshaven of afleverlocatie.

Stuur indien beschikbaar foto's mee van de bestaande giek- en stickverbindingen, machine-identificatieplaatje, relevante afmetingen en het voorgestelde werkgebied. Deze details helpen de fabrikant de configuratie te evalueren voordat hij definitieve tekeningen of een offerte uitbrengt.

Inspectie, certificering en ondersteuning

XINGCHUANG biedt productie van graafmachinehulpstukken en exportondersteuning voor bouwbedrijven, distributeurs van apparatuur en verhuurvloten. Afhankelijk van de bestelling en de overeengekomen inspectieomvang kunnen kopers vóór verzending de beschikbare materiaalgegevens, productiefoto's, inspectie-informatie en belastingtestdocumentatie opvragen.

Het bedrijf stelt dat het over ISO 9001-, CE- en SGS-gerelateerde certificeringen of kwalificaties beschikt. Kopers moeten de exacte certificaathouder, reikwijdte, geldigheid en toepasbaarheid op de specifieke bijlage- en bestemmingsmarkt bevestigen. De CE-vereisten zijn afhankelijk van de productclassificatie en de toepasselijke wetgeving, terwijl SGS mogelijk verwijst naar test-, inspectie- of certificeringsdiensten in plaats van naar één enkele universele productgoedkeuring. Vraag vóór aankoop de relevante documenten ter verificatie aan.

Voor structurele bevestigingen moeten vóór de productie inspectievereisten worden overeengekomen. Elke belastingstest, inspectiemethode of acceptatiecriteria moeten duidelijk worden gedocumenteerd, zodat de koper begrijpt wat er is getest en onder welke omstandigheden.

Veelgestelde vragen

Hoe kan ik bevestigen dat het opzetstuk op mijn ZX200 past?

Geef de exacte machineversie en aansluitmaten op. Hoewel de vermelde configuraties gericht zijn op graafmachines uit de ZX200-serie, kunnen de montageafmetingen, hydraulische aansluitingen en koppelingsopstellingen variëren. Compatibiliteit moet vóór productie worden bevestigd met de daadwerkelijke machine.

Zorgt een langere arm altijd voor een betere productiviteit?

Nee. Een langere arm kan het bereik en de werkdiepte vergroten, maar verandert ook de belastingseigenschappen van de machine en kan de graafkracht, cyclustijd en stabiliteit beïnvloeden. De beste lengte is de lengte die voldoet aan de projectvereisten binnen de goedgekeurde bedrijfslimieten van de graafmachine.

Kan ik dezelfde bak gebruiken als mijn standaard graafarm?

Dit hangt af van het ontwerp van het aanbouwdeel, het gewicht van de bak, de afmetingen van de pennen en de geometrie van de koppeling. Deel de bestaande bakspecificaties zodat de fabrikant kan controleren of deze kan worden behouden of dat een compatibele bak of koppeling nodig is.

Wat moet ik controleren na installatie?

Volg de instructies voor de machine en het uitrustingsstuk om de penvergrendeling, smering, hydraulische aansluitingen, slanggeleiding, interferentie en beweging binnen het werkbereik te inspecteren. De eerste inbedrijfstelling moet worden uitgevoerd volgens een passende inspectieprocedure en binnen de gespecificeerde grenzen.

Kunt u vóór verzending tekeningen en inspectiegegevens verstrekken?

Beschikbare tekeningen, productiebeelden, keuringsrapporten en overeengekomen testdocumentatie kunnen tijdens de orderbevestiging worden besproken. Specificeer de documenten die nodig zijn voor uw aankoopgoedkeuring, importproces of projectoverdracht voordat de productie begint.

Wat valt er onder de genoemde garantie?

De meegeleverde voorwaarden vermelden een fabrieksgarantie van 12 maanden voor gelaste structurele onderdelen, terwijl pennen, hulzen en afdichtingen als normale verbruiksartikelen worden behandeld. Bevestig de definitieve garantievoorwaarden, uitsluitingen, startdatum en claimprocedure in het verkoopcontract voordat u bestelt.

Productie op maat voor uw graafproject

XINGCHUANG ondersteunt op maat gemaakte bevestigingsconfiguraties voor bouwaannemers, verhuurbedrijven van apparatuur en distributeurs van machineonderdelen. Tot de opties behoren armlengte, oppervlaktekleur en compatibele accessoires, afhankelijk van technische beoordeling en machinecompatibiliteit.

Om een ​​projectspecifiek advies en offerte te ontvangen, stuurt u het graafmachinemodel, het vereiste werkbereik, de aansluitafmetingen, toepassingsdetails en de bestemmingsmarkt. XINGCHUANG kan vervolgens de gevraagde configuratie beoordelen, de beschikbare leveringsomvang bevestigen en productie-, inspectie-, verpakkings- en leveringsregelingen bespreken.
